Dik açılı, batık ve düz geçişli darbe valfleri arasındaki farklar nelerdir? İhtiyaçlara göre nasıl seçim yapılır?

Darbeli jet temizleme sistemlerinde anahtar çalıştırma bileşenleri olan elektromanyetik darbeli valf, darbeli jet torbalı toz toplayıcılar için basınçlı hava "anahtarı" görevi görür. Performansı, toplayıcının işleme kapasitesini ve toz yakalama verimliliğini doğrudan etkiler. Endüstri kullanıcılarının üç ana akım darbeli valf türü (dik açılı, batık ve düz) arasındaki teknik farklılıkları doğru bir şekilde anlamalarına ve seçim planlarını bilimsel olarak formüle etmelerine yardımcı olmak için bu makale, endüstri teknik spesifikasyonlarına ve ürün özelliklerine dayalı olarak bu valflerin yapısını, ilkelerini ve uygulanabilir senaryolarını sistematik olarak özetlemektedir. Toz giderme mühendisliği tasarımı ve ekipmanın çalıştırılması ve bakımı için referans sağlar.

I. Üç Darbe Valfi Tipinin Temel Tanımları ve Yapısal Özellikleri

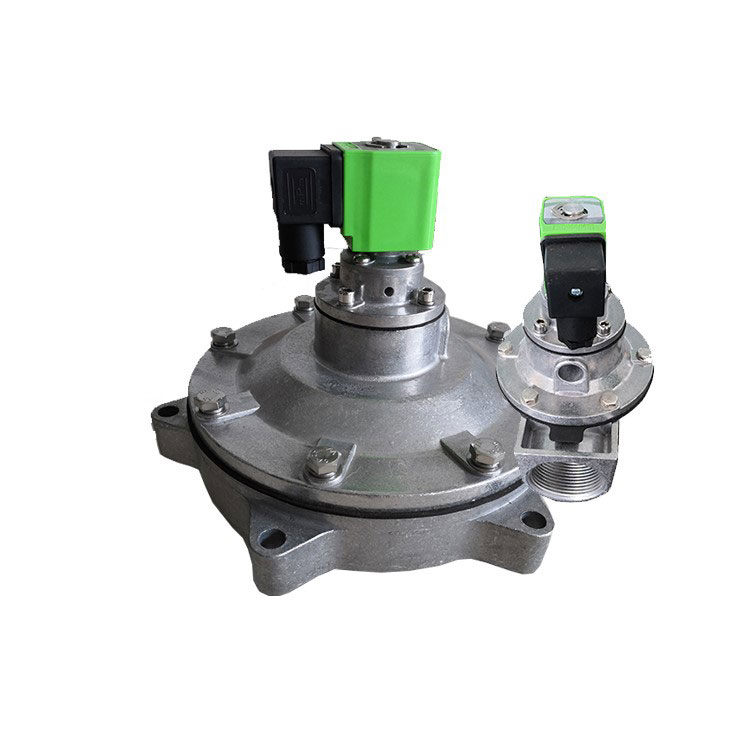

Dik Açılı Elektromanyetik Darbe Vanası

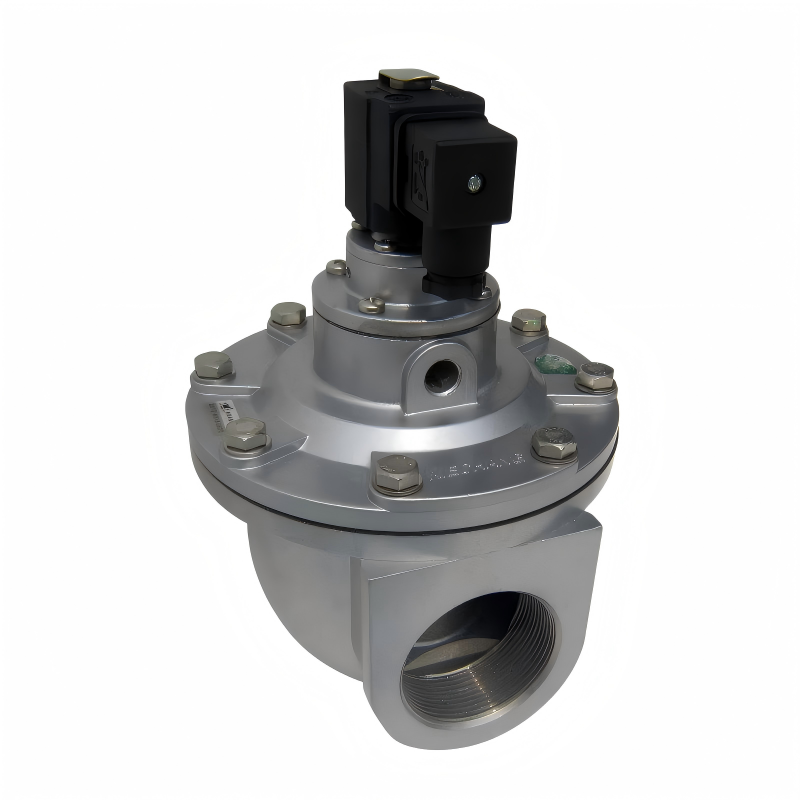

Özelliği, dik açılı vananın hava giriş ve çıkış borularının 90° açıda olmasıdır. Valf gövdesi ve kaput, alüminyum alaşımlı malzeme kullanılarak dökümden yapılmıştır. Yüzey işleminden sonra mükemmel korozyon direnci sergilerler. Diyafram ve sızdırmazlık contası vulkanize kompozit prosesi kullanılarak üretilir. Elektromanyetik pilot başlığının hammaddeleri yüksek verimli manyetik malzemelerden ve paslanmaz çelik manyetik koruyucu malzemelerden oluşur. Yaylar ve bağlantı elemanları gibi kritik bileşenler paslanmaz çelikten yapılmıştır. Bağlantı yöntemi: Hava dağıtım (hava tankı) borusu ve toz toplayıcının üfleme borusu sırasıyla vananın giriş ve çıkışına takılır ve her iki uçtan sıkıştırma somunları ile kapatılır.

Batık Elektromanyetik Darbe Vanası

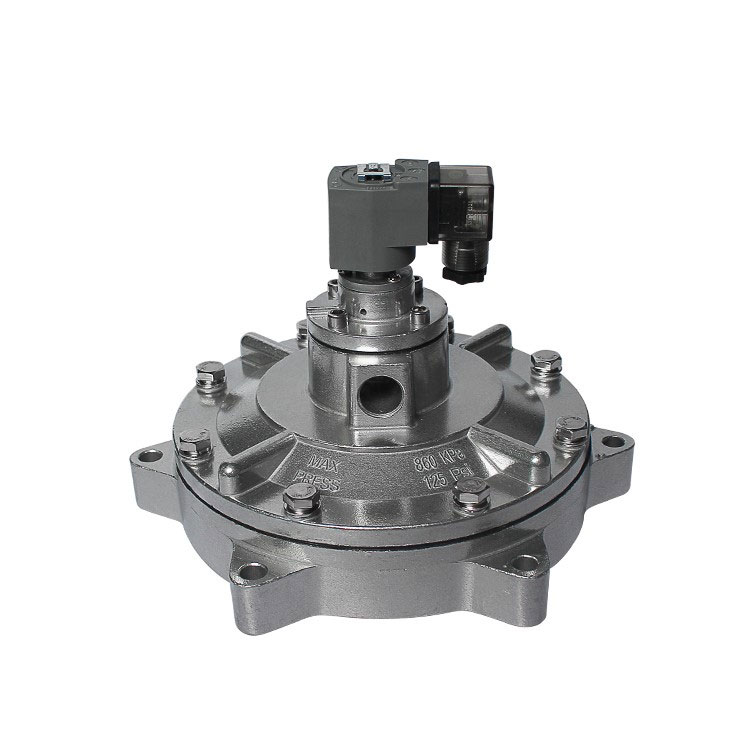

Elektromanyetik pilot başlığı, diyafram düzeneği (diyafram, baskı yayı, conta) ve valf gövdesinden oluşur. Hava deposunun içine batırılmış olarak monte edilir ve bir flanş vasıtasıyla rezervuara bağlanır. Çıkış portu, rezervuarın içindeki valf gövdesinin içinde merkezi olarak konumlandırılmıştır ve çalışma için üfleme odasına girmek üzere duvara nüfuz eden bir cihaz gibi bileşenler boyunca uzanır. Bu valf tipi, gaz akış direncini etkili bir şekilde azaltan ve düşük basınç koşullarında bile kararlı çalışmayı garantileyen optimize edilmiş akış kanalı tasarımına sahiptir. Bu tasarım enerji tüketimini azaltır ve diyafram ömrünü uzatır.

Düz Elektromanyetik Darbe Vanası

Hava girişi ve çıkışının merkez çizgileri, açısal sapma olmadan düz bir çizgide hizalanır ve gaz akış yönü valf gövdesi yüzeyinde açıkça işaretlenir. Kurulum, bir ucunun hava tankından uzanan hava borusuna, diğer ucunun ise üfleme odasının hava borusuna bağlanmasını içerir. Basit yapısı kurulumu kolaylaştırır ve bu da onu hava tankı darbeli toz toplayıcılarda yaygın bir bileşen haline getirir.

II. Ortak ve Ayırt Edici Çalışma Prensiplerinin Karşılaştırmalı Analizi

Dik Açılı Darbe Vanalarının Çalışma Prensibi

Valf içindeki bir diyafram onu ​​ön ve arka hava odacıklarına ayırır. Basınçlı hava sağlandığında, gaz kelebeği portu yoluyla arka odaya girer. Arka bölmedeki basınç, diyaframı çıkış portunu kapatmaya zorlayarak valfi "kapalı" duruma getirir.

Darbe jeti kontrol cihazından gelen bir elektrik sinyali, elektromanyetik darbe valfinin armatürünü hareket ettirerek arka odanın havalandırma deliğini açar. Arka odadaki basınç hızla düşerek diyaframın geri çekilmesine neden olur. Basınçlı hava daha sonra valf çıkışından geçerek darbe valfini "açık" duruma getirir. Basınçlı havanın anında serbest bırakılması bir jet akımı oluşturur.

Darbe kontrol cihazından gelen elektrik sinyali kesildiğinde valf armatürü sıfırlanır. Arka bölme havalandırması kapanır ve arka bölmedeki basınç yükselir, diyaframı tekrar valf çıkışına doğru zorlar. Darbe valfi "kapalı" duruma geri döner.

Tozaltı Darbe Vanasının Çalışma Prensibi

Darbe valfi ön ve arka bölmelere ayrılmıştır. Basınçlı hava sağlandığında, gaz kelebeği deliğinden arka odaya girer. Arka bölmedeki basınç, diyaframı valf çıkışını kapatmaya zorlayarak darbe valfini "kapalı" durumda tutar.

Darbe kontrol cihazından gelen bir elektrik sinyali valf armatürünü hareket ettirdiğinde, arka bölme havalandırması açılır. Arka bölmedeki hızlı basınç kaybı, diyaframın hareket etmesine neden olarak basınçlı havanın valf çıkışından boşaltılmasına olanak tanır. Darbe valfi "açık" duruma girerek anlık olarak basınçlı hava patlaması sağlar.

Darbe kontrol cihazından gelen elektrik sinyali kesildiğinde, valf armatürü sıfırlanır, arka hazne havalandırması kapanır ve arka haznedeki basınç yükselir, diyaframı valf çıkışını kapatmaya zorlar. Darbe valfi "kapalı" duruma geri döner.

Düz Darbe Valfinin Çalışma Prensibi

1. Güç Kapatma Kapatma: Basınçlı hava, gaz kelebeği deliğinden arka odaya girer. Arka hazne basıncı > ön hazne basıncı, ana valf çıkışını kapatmak için diyaframı iterek valfi kapatır.

2. Açılışta Açılış: Darbe kontrol cihazı bir sinyal gönderir, elektromanyetik kuvvet armatürü kaldırır ve havalandırma deliğini açar. Arka bölmenin basıncı hızla düşerek ön ve arka bölmeler arasında bir basınç farkı oluşur. Diyafram geriye doğru hareket ederek ana valf portunu açar ve basınçlı hava dışarı üflenir.

3. Kapatma Sıfırlaması: Elektrik sinyali kesildiğinde armatür yayı geri dönerek havalandırma deliğini kapatır. Arka haznedeki basınç, gaz kelebeği deliği yoluyla yeniden sağlanır, diyaframın sıfırlanmasına ve ana valf portunu kapatmasına ve başlangıç ​​durumuna dönmesine neden olur.

III. Temel Teknik Parametreler ve Seçim Kriterleri

Temel Teknik Parametre Standardizasyonu: Ev tipi dik açılı ve düz geçişli darbe valfleri 0,4-0,6MPa basınç aralığında çalışır. İthal muadilleri, türüne bakılmaksızın eşit olarak 0,4-0,6MPa'da çalışır. Her iki kategori de basınç toleransı veya uygulama basınç değerleri açısından temel bir farklılık göstermez.

Bilimsel Seçime İlişkin Üç Temel İlke

1.Çalışma Basıncına Uyumluluk Prensibi: Düşük basınç senaryoları için (düşük hava kaynağı basıncı gerektiren), batık elektromanyetik darbe valflerine öncelik verin. Standart basınç koşulları için (0,4-0,6MPa), kurulum kısıtlamalarına göre dik açılı veya düz geçişli türleri esnek bir şekilde seçin.

2. Kurulum Alanı Eşleştirme Prensibi: Hava tankı ve üfleme borusu dikey olarak hizalandığında, dik açılı elektromanyetik darbe valfleri kullanın. Doğrusal düzenler için düz geçişli elektromanyetik darbe valfleri kullanın. Hava tankı içerisine dahili montaj yapılması gerektiğinde, dalgıç elektromanyetik darbe vanaları tercih edilir.

3. Ekipman Tipi Uyumluluk Prensibi: Hava kutusu darbeli toz toplayıcıları öncelikle düz geçişli elektromanyetik darbe valfleri kullanmalıdır. Darbeli torba filtreli toz toplayıcılar, kurulum açısına bağlı olarak dik açılı elektromanyetik darbeli valfleri seçebilir. Düşük basınç koşullarında çalışan büyük toz toplama sistemleri için batık elektromanyetik darbe valfleri tavsiye edilir.

IV. Endüstri Uygulama Bağlamı ve Görünümü

Elektromanyetik darbe valfi, toz toplama uygulamalarında yaygın olarak kullanılmaktadır ve performans kararlılığı, çevresel arıtma verimliliğini ve endüstriyel üretim sürekliliğini doğrudan etkilemektedir. Çevre standartları gelişmeye devam ettikçe, enerji tasarruflu ve uzun ömürlü darbeli valflere olan talep de artmaya devam ediyor. Üç ana akım darbe valfi tipine yönelik teknik karşılaştırmalar ve seçim yönergelerinin bu sürümü, endüstri kullanıcılarının seçim tuzaklarından kaçınmasına, toz toplama sistemi verimliliğini artırmasına ve işletme maliyetlerini azaltmasına yardımcı olmayı amaçlamaktadır. Gelecekte, teknolojik gelişmeler daha hassas basınç kontrolüne, daha uzun hizmet ömrüne ve farklı çalışma koşullarına daha geniş uyarlanabilirliğe odaklanacak ve endüstriyel yeşil dönüşüm için temel bileşen desteği sağlayacak.
