Piston darbesi valfi

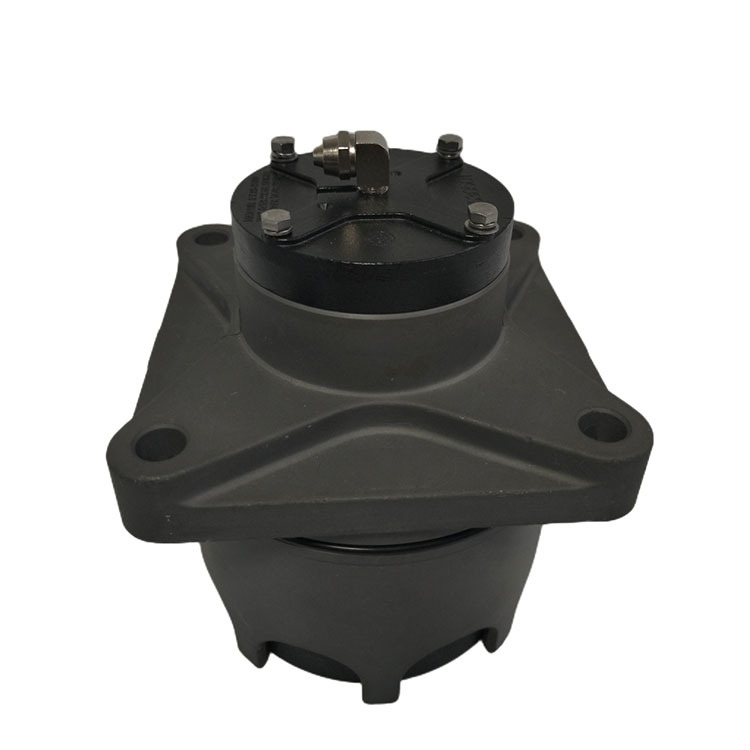

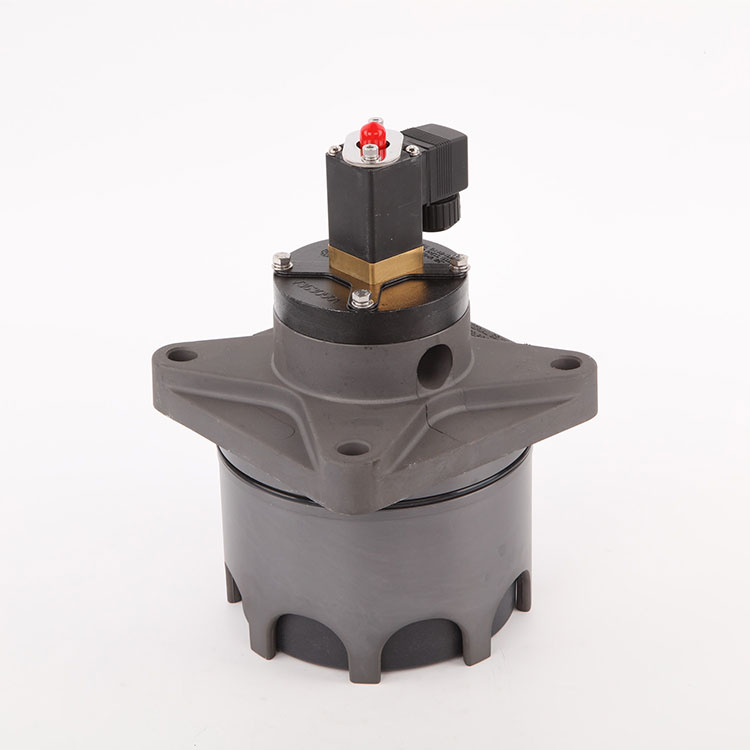

Qingdao Yıldız Makinesi V1614718 piston nabız valfi sağlar, diyafram elektromanyetik nabız valfi ve piston mekanizması tasarımına dayanmaktadır, gömülü yapıyı benimsemek, daha güçlü üfleme performansı ve daha uzun servis ömrü ile. Temel özellikleri:

Yapısal özellikler

Elektromanyetik pilot kafa, piston ve valf gövdesinden oluşan piston arka bölmesi alanı ön odadan daha büyüktür ve pnömatik kuvvet hassas kapanma durumu sağlar.

Kauçuk diyafram ve basınç yayının iptali, yüksek mukavemetli piston yapısının kullanımı dayanıklılığı önemli ölçüde artırır.

Piston darbesi valfinin çalışma prensibi iki aşamaya ayrılmıştır:

Üfleme durumu: Sinyal elektrik kontrolörü tarafından girildikten sonra, elektromanyetik pilot kafası boşaltma deliğini açar ve pistonun ön odasındaki basınç gazı pistonu kaldırır ve üfleme kanalını açar.

Kapalı Durum: Sinyal kaybolduktan sonra boşaltma deliği kapatılır, pistonun arka odasındaki gaz basıncı pistonu sıfırlamaya iter ve kanal kapatılır.

Teknik standart

Çalışma Basıncı: 0.2 ~ 0.6MPa

Voltaj Spesifikasyonu: DC24V veya AC220V/50Hz

Koruma derecesi: IP65

Çalışma Ortamı: Temiz Hava

Uygulanabilir sıcaklık: oda sıcaklığı tipi -25 ~ 85 ℃, yüksek sıcaklık tipi -25 ~ 230 ℃.

Yaşam Süresi: 1 milyon kez

Piston darbesi valfinin kurulum spesifikasyonu

Sızdırmazlık Gereksinimleri: Dişli bağlantı PTFE hammadde bandı veya dişli sızdırmazlık maddesi ile doldurulmalı ve hava dağıtım kutusunun birleşik yüzeyi pürüzsüz ve temiz olmalıdır.

Hava Kaynağı İşleme: Hava Dağıtım Kutusunun Hava Giriş Borusu bir filtre ve regülatör ile monte edilmelidir ve alt kısım, sıkıştırılmış havanın kuru ve safsızlıklardan arındırıldığından emin olmak için bir tahliye valfi ile donatılmıştır.

İşleme doğruluğu: Hava paketi kurulumu, boyut toleransı ve yüzey pürüzlülüğünün sağlamak için Şekil 2 işlemine göre yüzü.

Temizlik Gereksinimleri: Kalıntı enkazından kaçınmak için kurulumdan önce hava yastığı ve fön borusu iyice temizlenmelidir.

Bağlantı

Yuvarlak manifold ile kurulurken, bağlantının eşleşmesini sağlamak için boyutlar Şekil 3'e göre olmalıdır (örn. Φ150/φ120 diyafram).

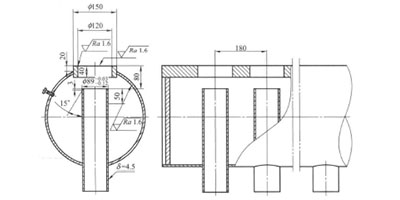

Manifold bağlantısının işleme diyagramı (Şekil 2) anahtar boyutlarını belirtir: 180 mm toplam genişlik, 15 ° pah, Δ = 4.5 mm duvar kalınlığı.

Dış boyutlar

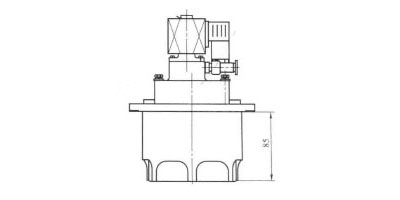

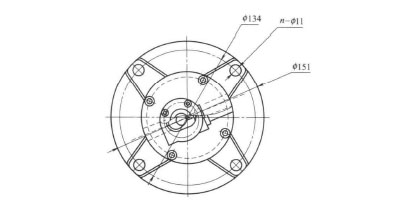

3 inç piston darbesi valfinin dış boyutları, toplam 134 mm uzunluğu ve φ151mm montaj delikleri gibi anahtar parametrelerle gösterilmektedir.

Kompakt tasarım ve esnek blowpipe düzenlemesi ile valf, endüstriyel toz çıkarma sisteminde yüksek verimli kül temizleme talebi için uygundur. Piston yapısını ve elektromanyetik kontrolü optimize ederek, hızlı tepki ve kararlı çalışma sağlar ve ihracat ürünleri için sıkı güvenilirlik ve hassasiyet gereksinimlerini karşılar.

Şekil 1 Şekil 2Şekil 3
