Torba filtre için elektromanyetik darbe valfi nasıl seçilir ve eşleştirilir?

Endüstriyel toz kontrolü alanında, torba filtrenin kül giderme sistemi, ekipmanın operasyonel verimliliğini ve stabilitesini doğrudan belirler. Kül giderme sisteminin ana aktüatörü olan elektromanyetik darbe valflerinin seçimi ve konfigürasyonu çok önemlidir. Yanlış seçim yalnızca toz toplayıcıda direncin artmasına ve işlem havası hacminin azalmasına yol açmakla kalmaz, aynı zamanda ekipmanın arızalanmasına bile neden olabilir. Bu nedenle, elektromanyetik darbe valflerinin bilimsel ve makul şekilde seçilmesi ve yapılandırılması, toz giderme sisteminin verimli çalışmasını sağlamanın anahtarıdır.

I. Darbe valflerinin seçimine ilişkin temel ilkeleri netleştirin

Torba filtrenin tasarımcısı, elektromanyetik darbe valflerinin seçimine ilişkin karar verme organıdır.

Kül giderme, darbe torbası filtresinin normal çalışmasını sağlamak için önemli bir önlemdir.Darbe valfi hava kaynağını sağlarken, üfleme borusunun taşınması ve dağıtımı ile filtre torbasının tepki özellikleri nihai etkiyi birlikte belirler. Darbe valfinin üfleme performansı ve hava hacmi aynı olmalıdırfiltre torbasının yüzeyinde oluşan toz keki.Yetersiz kül giderme, ekipman direncinin artmasına, işlem havası hacminin azalmasına ve sistem çalışma koşullarının bozulmasına neden olabilir; Aşırı kül giderme, filtre torbasına zarar verebilir ve ince partikül madde emisyonunu artırabilir. Bu nedenle darbe valfinin hassas seçimi, ekipman direncini ve filtreleme verimliliğini dengelemenin teknik anahtarıdır.

Darbe valfinin üfleme kapasitesi, toz giderme sistemindeki çeşitli faktörler tarafından sınırlanır.

Giriş ucundan itibaren gaz dağıtım kutusunun hacmi ve basıncı, gaz besleme borusunun iç çapı ve kaynağın gaz besleme kapasitesi üfleme performansını doğrudan etkiler. Yük kısmından filtre torbasının malzemesi, çapı, uzunluğu ve miktarının yanı sıra tozun sıcaklığı, nemi ve viskozitesi de üfleme konusunda farklı gereksinimler doğurur. Bu nedenle darbe valfinin toz giderme kapasitesini yalnızca üfleme kapasitesine göre değerlendirmek bilimsel değildir.

II. Ana darbe valflerinin türlerine ve uygulanabilir çalışma koşullarına hakim olun

Şu anda, elektromanyetik darbe valfleri öncelikle üç türe ayrılmaktadır: dik açılı, batık ve düz geçişli. Her tip, farklı çalışma koşullarına uygun olmalarını sağlayan farklı yapısal ve performans özelliklerine sahiptir.

Dik açılı darbe valfi 90 derecelik dik açıda hava giriş ve çıkış borusuna sahip yaygın bir tiptir. Bu tip vana tipik olarak 0,4-0,6 MPa çalışma basıncında, -10°C ila 55°C ortam sıcaklığı aralığında ve %85'i aşmayan bağıl nem seviyesinde çalışır. Kompakt yapısı nedeniyle konvansiyonel çalışma koşullarında online kül giderme sistemlerinde yaygın olarak kullanılır.

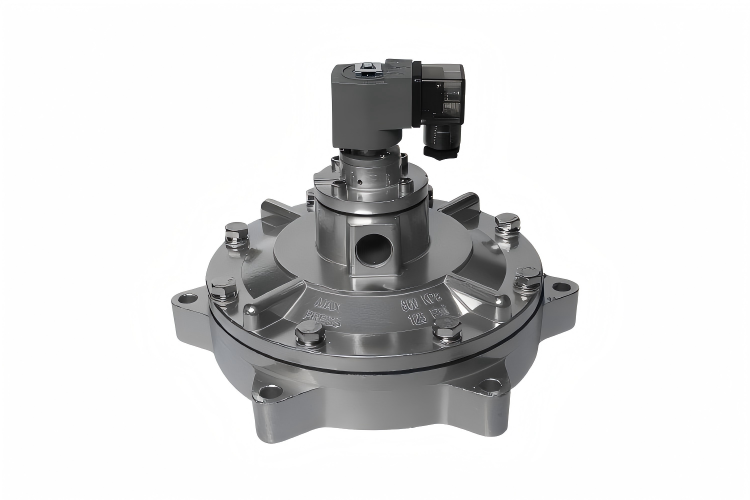

Batık darbe valfiAdını gaz torbasının içine monte edilmesinden almaktadır. Bu yapı akış yolu direncini azaltır ve üfleme gazı kaynağının basıncını düşürür, bu da onu düşük basınçlı uygulamalar için uygun hale getirir. Üfleme gazı kaynağının basıncı 0,2-0,3 MPa kadar düşük olabilir, bu da enerji tüketimini azaltabilir ve diyaframın ömrünü uzatabilir.

Düz darbe valfinin hava girişi ve çıkışının merkez çizgileri hizalanmıştır. Avantajı kolay kurulumdur ve hava kutusu darbeli toz toplayıcılarda yaygın olarak kullanılır; ancak dezavantajı, hava akışının valf gövdesinden geçerken daha büyük dirençle karşılaşmasıdır.

III. Çalışma koşulu parametrelerine dayalı hassas eşleştirme

Model seçerken sadece deneyime veya tek bir parametreye güvenilmemeli, belirli çalışma koşulları ve parametrelere dayalı kapsamlı bir analiz yapılmalıdır.

Çalışma sıcaklığı model seçiminde önemli bir temeldir.

Örneğin, dik açılı darbe valfi genellikle -10°C ile 55°C arasındaki ortamlarda kullanıma uygundur. Özel yüksek sıcaklık veya düşük sıcaklık ortamları için, karşılık gelen sıcaklık direnci seviyelerine sahip diyafram bileşenlerinin veya özel olarak özelleştirilmiş ürünlerin seçilmesi gerekir.

Vana tipinin seçimi kül giderme basıncı gereksinimine göre belirlenir.

Sistemin sağladığı basınçlı hava basıncı nispeten düşük (0,2-0,4 MPa) ise dalgıç darbe vanası tercih edilmeli; basıncın yeterli olması durumunda (0,4-0,6 MPa) ya dik açılı tip ya da düz tip uygulanabilir.

Tozun özellikleri de göz ardı edilemez.

Yüksek viskoziteli ve yüksek konsantrasyonlu tozlar için, daha güçlü bir toz giderme kapasitesi gereklidir; bu da yeterli üfleme hacmine ve stabil açılma performansına sahip bir darbeli valf gerektirir.

IV. Çözüm

Torbalı filtrenin kül giderme sistemi karmaşık bir bütündür ve darbe valflerinin seçimi ve konfigürasyonu sadece teknik bir konu değil aynı zamanda zengin pratik deneyim gerektirir. Hava dağıtım kutusunun tasarımından enjeksiyon borularının düzenlenmesine ve darbe valflerinin seçimine kadar her bağlantı nihai kül giderme etkisini etkiler. Endüstri teknolojisinin ilerlemesiyle birlikte, gelecekte darbe valflerinin seçimine ve konfigürasyonuna rehberlik edecek daha bilimsel ve kullanışlı yöntemlerin olacağına, endüstriyel toz giderme teknolojisinin daha verimli ve enerji tasarrufu sağlayan bir yöne doğru geliştirilmesini teşvik edeceğine inanılmaktadır.
