DMF-Z-20 Darbe Vanası

DMF-Z-20 Dik Açılı Elektromanyetik Darbe Valfı Elektromanyetik darbe valfi (diyafram valfi olarak da bilinir), darbeli jet torbalı toz toplayıcılardaki darbeli jet temizleme sistemi için basınçlı hava "anahtarı" görevi görür. Darbeli püskürtme kontrol cihazından gelen sinyallerle kontrol edilen bu cihaz, işleme kapasitesini ve toz toplama verimliliğini sağlamak için toz toplayıcının direncini önceden ayarlanmış bir aralıkta tutarak, filtre torbaları üzerinde sıraya (veya bölmeye) göre darbeli püskürtme temizleme işlemini sırayla gerçekleştirir.

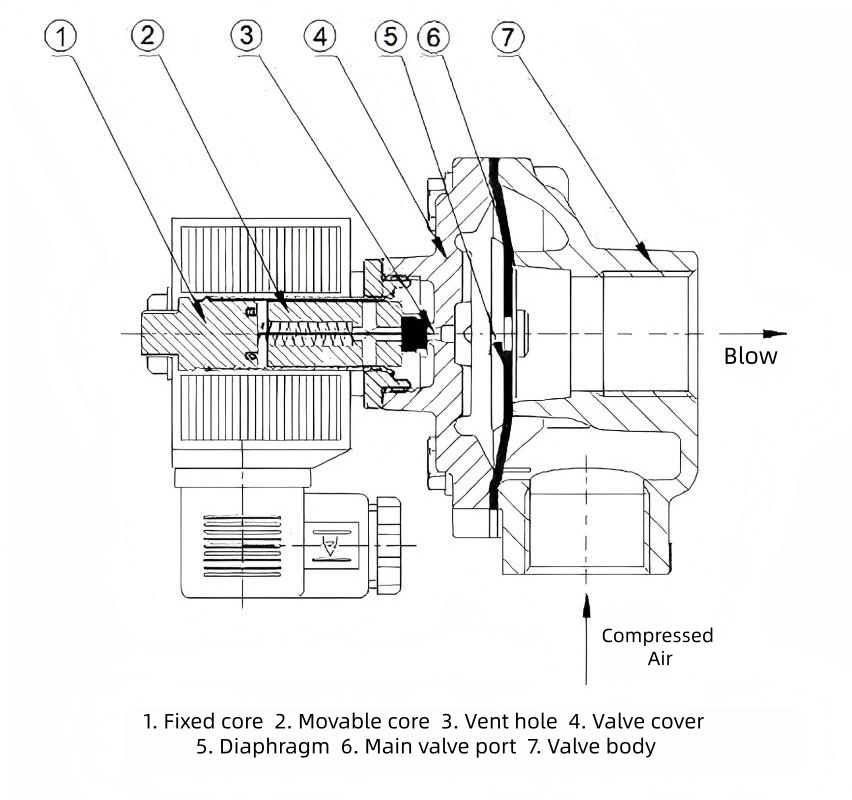

Şematik Diyagram:

Yapısal Özellikler:

DMF-Z-20, dik açılı bir elektrikli darbeli solenoid valftir. Yapısal özellikleri aşağıdaki gibidir:

Dik açılı tasarım: Giriş ve çıkış 90°'lik bir açı oluşturarak düzgün hava akışı sağlar ve hava tankları ile toz toplayıcı üfleme boruları arasına kurulum için uygunluk sağlar.

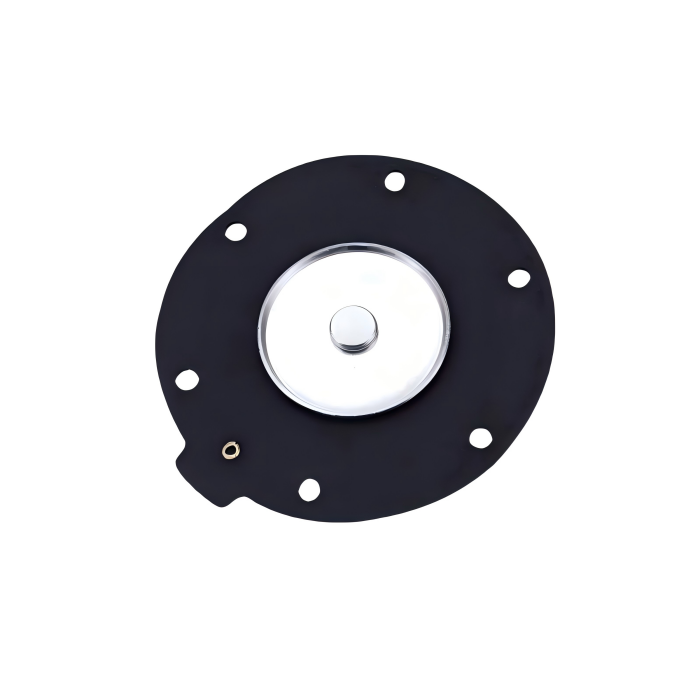

Anahtar Bileşenler: Bir elektromanyetik başlık, diyafram, valf gövdesi ve yay içerir. Valf gövdesi alaşımlı alüminyumdan yapılırken diyafram tipik olarak aşınma direnci ve yüksek sızdırmazlık performansı sunan nitril kauçuk kumaşla güçlendirilmiş bir yapıya sahiptir.

Bağlantı Yöntemi: Nominal çapı 20 mm olan G3/4" bağlantı dişine sahiptir.

Diyafram Çalıştırma: Pnömatik basınç farkıyla çalıştırılır. Enerji verildiğinde, solenoid kafası, arka oda basıncını boşaltmak için tahliye portunu açarak, ön oda gazının geri tepme için diyaframı kaldırmasına izin verir. Enerji kesildiğinde yay, deliği kapatmak üzere sıfırlanır ve kapalı duruma geri döner.

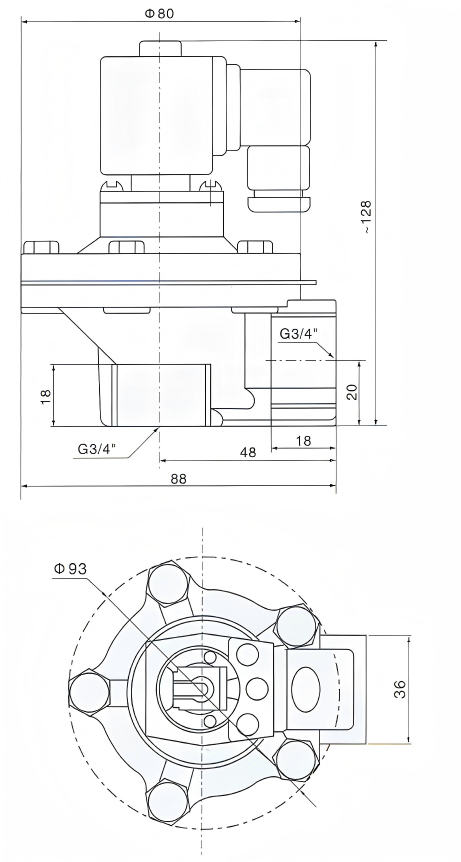

DMF-Z-20 Genel Boyutlar:

Teknik Özellikler:

Çalışma Prensibi:

DMF-Z-20 Dik Açılı Elektromanyetik Darbe Valfı Diyafram, elektromanyetik darbe valfini ön ve arka hava odalarına ayırır. Basınçlı hava beslendiğinde, gaz kelebeği deliğinden arka odaya girer. Bu noktada, arka oda basıncı diyafram düzeneğini valf çıkışını kapatmaya zorlayarak elektromanyetik darbe valfini "kapalı" duruma getirir.

Darbe püskürtme kontrol cihazından gelen bir elektrik sinyali, valf armatürünün geri çekilmesine neden olur. Bu, arka odadaki egzoz portunu açarak hızla basınçsız hale getirir. Diyafram düzeneği geriye doğru hareket ederek basınçlı havanın valf çıkışından püskürtülmesini sağlar. Valf “açık” duruma girer.

Darbe püskürtme kontrolöründen gelen elektrik sinyali kesildiğinde, elektromanyetik darbe valfinin armatürü sıfırlanır. Arka odanın egzoz portu kapanır ve arka odadaki basınç artar, diyafram düzeneğinin valf çıkışına karşı sıkı bir şekilde kapanmasına neden olur. Elektromanyetik darbe valfi “kapalı” duruma geri döner.

Uygulama Alanları:

DMF-Z-20 çekirdeği, filtre torbaları, filtre kartuşları, seramik tüpler ve diğer filtreleme elemanlarıyla uyumlu, darbeli jet torbalı toz toplayıcı temizleme sistemleri için tasarlanmıştır. Geri tepme sistemi için basınçlı hava “anahtarı” görevi görür. Uygulamaları yüksek tozlu endüstriyel ortamlarda yoğunlaşmıştır:

Çevresel Toz Kontrolü:Çeşitli torbalı/kartuşlu toz toplayıcılarla uyumlu puls jet temizleme sistemleri.

Endüstriyel Üretim:İnşaat malzemeleri (çimento/kireç), metalurji (çelik/eritme), madencilik, kimyasallar, eczacılık, yem işleme, ağaç işleme, kağıt yapımı vb.

Diğer Uygulamalar:Pnömatik taşıma sistemlerinde destekli üfleme ve darbeli püskürtme temizliği gerektiren ekipman/çalışma koşulları.
