DMF-Z Darbe Vanası

DMF-Z Dik Açılı Elektromanyetik Darbe Valfı, özellikle torbalı toz toplayıcılarla kullanılmak üzere tasarlanmış özel bir solenoid valftir. Darbeli jet torbalı toz toplayıcılarda darbeli jet temizleme sistemi için basınçlı hava anahtarı görevi görür. Puls jet kontrol cihazından gelen çıkış sinyalleriyle kontrol edilen bu cihaz, filtre torbaları üzerinde sıra sıra (veya hazne hazne) puls jet temizliğini sırayla gerçekleştirir. Bu, toz toplayıcının direncini önceden belirlenmiş bir aralıkta tutar, işleme kapasitesini ve toz toplama verimliliğini sağlarken filtre torbalarındaki tozu silkeleme hedefine ulaşır.

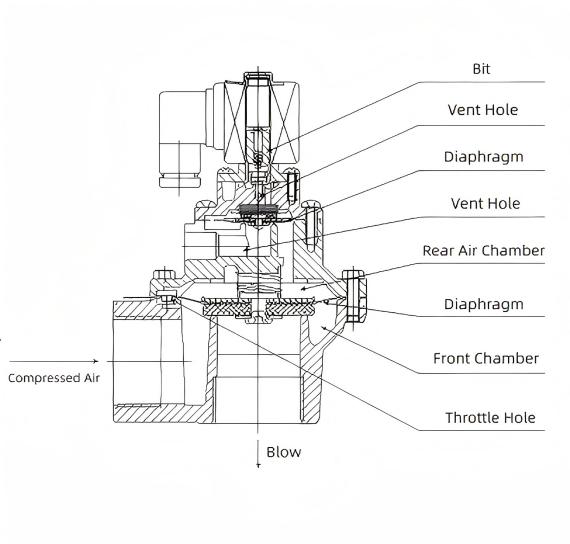

Şematik Diyagram

Yapısal Özellikler

DMF-Z dik açılı elektromanyetik darbe valfinin valf gövdesi ve kapağı, döküm alüminyum alaşımından üretilmiştir. Yüzey işleminden sonra mükemmel korozyon direnci sergilerler. Diyafram ve sızdırmazlık contası yeni işlemler kullanılarak vulkanize edilmiş ve kompozit hale getirilmiştir. Elektromanyetik pilot kafası, manyetik malzemelerden ve paslanmaz çelik manyetik koruyucu malzemelerden oluşur. Yaylar ve bağlantı elemanlarının tamamı paslanmaz çelikten yapılmıştır. Hava dağıtıcısı (hava odası) bağlantı borusu ve toz toplayıcı üfleme borusu sırasıyla vana girişine ve çıkışına takılır. Her iki uç da sıkıştırma somunları sıkılarak kapatılır. Vanalar, çeşitli hava işleme (arıtma) kapasitelerine sahip darbeli jet torbalı toz toplayıcılarda seçim için üç spesifikasyonda (20, 25 ve 40S) mevcuttur. Valf gövdesi ve kapağı, yüksek yoğunluk için dökümden yapılmıştır ve korozyon direncini artıran şeffaf lake kaplamaya sahiptir. Diyafram contasında mükemmel sağlamlık ve sızıntısız performans için metal-kauçuk kompozit kullanılır. Elektromanyetik pilot kafası, duyarlı ve güvenilir çalışmayla birlikte güçlü manyetik çekiş sağlar. Valf, nominal voltajın %85'inde güvenilir bir şekilde açılarak üstün açılma performansı sergiler. Aynı zamanda 0,15 MPa hava basıncında güvenilir şekilde sızdırmazlık sağlayarak mükemmel kapanma performansı gösterir.

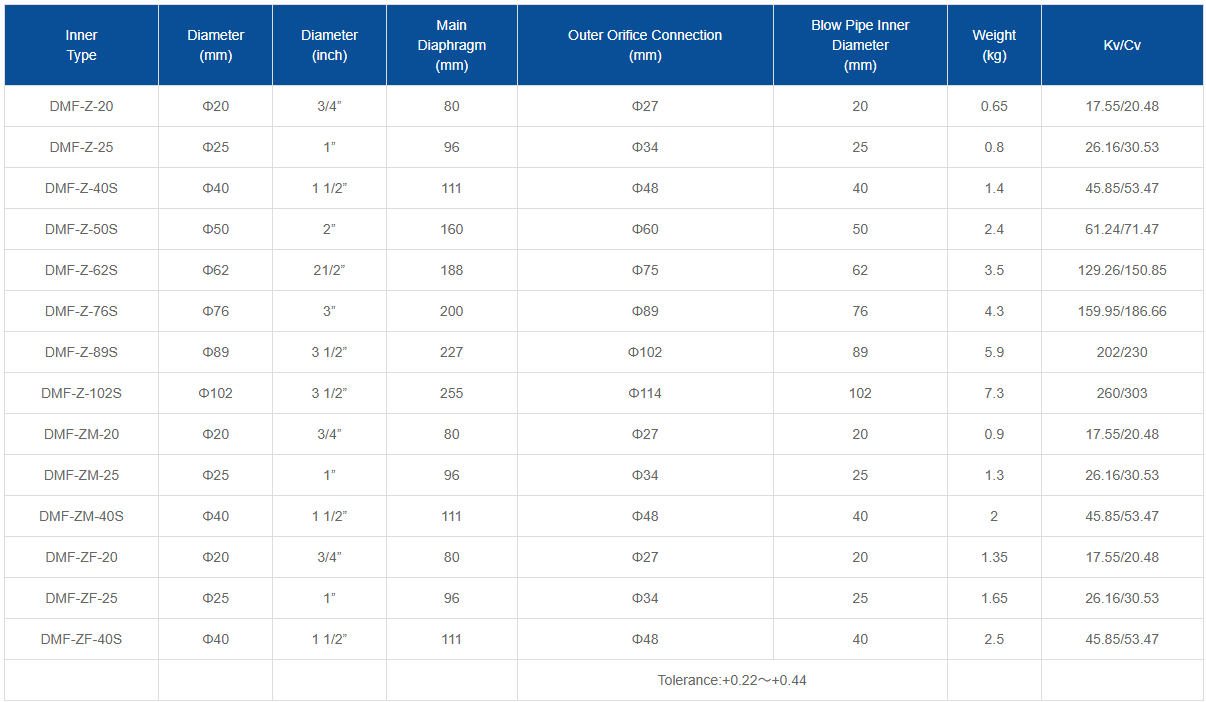

Parametreler

Çalışma Prensibi

Diyafram, elektromanyetik darbe valfini ön ve arka bölmelere ayırır. Gaz kelebeği deliğinden arka hazneye basınçlı hava beslendiğinde, arka hazne basıncı diyaframı valf çıkışını kapatmaya zorlayarak elektromanyetik darbe valfini "kapalı" duruma getirir. Darbe püskürtme kontrolöründen gelen elektrik sinyali kesildiğinde solenoid valf armatürü sıfırlanır. Arka bölme havalandırması kapanır ve arka bölmedeki artan basınç, diyaframı valf çıkışını kapatmaya zorlayarak solenoid valfı "kapalı" duruma döndürür. Elektromanyetik darbe valfi, valf gövdesinin boşaltma portunun açılıp kapanmasını elektrik sinyalleri aracılığıyla kontrol eder. Valf tahliyesi sırasında, ön odadaki basınçlı gaz diyaframın vakum portu tarafından kısılırken, arka odacıktaki basınçlı gaz havalandırılır ve darbe üflemesini başlatmak için diyaframı kaldırır. Valf gövdesi boşaltmayı bıraktığında basınçlı gaz, sönümleme deliğinden arka bölmeyi hızla doldurur. Diyaframın her iki tarafındaki valf gövdesine karşı kuvvet taşıyan alanların farklılığından dolayı, arka haznedeki gaz kuvveti baskın hale gelir. Bu, vananın tahliye portu üzerindeki diyaframı güvenilir bir şekilde kapatarak darbe vanasının tahliyesini durdurur.

Uygulama Alanları

Toz Giderme Ekipmanları Sektörü

Torbalı Toz Toplayıcılar: Darbeli jet temizleme sisteminin temel bileşeni olan bu üniteler, toz toplayıcının direncini önceden belirlenmiş sınırlar içinde tutarak filtre torbalarına sırayla basınçlı hava üflemek için darbeli jet kontrolörleri tarafından kontrol edilir. Bu, tutarlı işleme kapasitesi ve toz toplama verimliliği sağlayarak bunların madencilik, inşaat malzemeleri, metalurji ve kimya endüstrilerinde toz kontrolünde yaygın olarak kullanılmasını sağlar.

Air-Box Darbeli Toz Toplayıcılar: Belirli dik açılı DMF-Z darbe valfleri, hava kutusu darbeli toz toplayıcılarının darbeli jet sistemlerine entegre edilebilir ve etkili toz giderme elde etmek için hava kutusu yapısıyla birlikte çalışır.

Hava Temizleme Alanı

Endüstriyel Hava Temizleme Ekipmanı: Hava akışını kontrol etmek, filtre yüzeylerindeki tozu gidermek, arıtma verimliliğini artırmak ve filtre ömrünü uzatmak için kullanılır. Elektronik, ilaç ve gıda işleme gibi sıkı hava temizliği gereksinimleri olan endüstriler için uygundur.

Ticari Hava Temizleme Sistemleri: Alışveriş merkezleri, oteller, ofis binaları ve benzeri mekanlara yönelik hava temizleme ekipmanlarında DMF-Z darbe valfleri, verimli hava filtreleme ve arıtmanın sağlanmasına yardımcı olur.

Kimya Endüstrisi

Gaz Ayırma ve Arıtma: Kimyasal üretimi sırasında gaz ayırma ünitelerinde gaz akışını ve basıncını hassas bir şekilde kontrol etmek, ayırma işleminde stabilite ve verimlilik sağlamak için kullanılır.

Reaktör Gaz Kontrolü: Kimyasal reaktörlerde, stabil reaksiyon koşullarını sürdürmek için gaz giriş/çıkışını ve basıncını düzenleyerek reaksiyon kalitesini ve güvenliğini artırır.

Enerji Sektörü

Termik Santraller: Yanma süreçlerini optimize etmek, enerji verimliliğini artırmak ve kirletici emisyonları azaltmak için yanma gazlarının ve buharın akışını kontrol eder.

Gaz Arıtma Sistemleri: Gaz kalitesini sağlamak ve çevre kirliliğini en aza indirmek için gaz arıtma sırasında toz ve partiküllerin uzaklaştırılmasını yönetir.

Toz Geri Kazanım Sistemleri

Etkili toz geri kazanımı ve yeniden kullanımı için gaz akışını, basıncını ve sıcaklığını düzenlemek ve egzoz kirliliğini en aza indirmek için kullanılır. Çimento, seramik, cam ve ilgili endüstrilerdeki toz geri kazanım aşamalarında uygulanabilir.

Sıvı Kontrol Sistemleri

Endüstriyel üretimde sıvı giriş ve çıkışını hassas bir şekilde düzenlemek için elektromanyetik kuvvet kullanın. Kimya, ilaç, gıda işleme ve benzeri endüstrilere yönelik sıvı transfer ve ölçüm sistemlerinde kullanılır.
