Optipow 135 Pistonlu Darbe Valfı

Ürün Açıklaması:

Optipow135 pistonlu darbe valfi, diyafram tipi elektromanyetik darbeli valf ve piston mekanizması temel alınarak geliştirilmiş yeni nesil gömülü elektromanyetik darbeli piston valfidir. Pulse jetlerin çok daha iyi çalışmasını sağlar, fazla yer kaplamaz ve jet sisteminin tasarlanmasını kolaylaştırır.

Optipow135'in çalışma odası geleneksel diyaframlı valflerden farklıdır çünkü kauçuk diyaframlar ve baskı yayları gibi hassas parçalara sahip değildir. Bunun yerine, elektromanyetik darbeli piston valfinin çok daha uzun süre dayanmasını sağlayan, yüksek mukavemetli malzemelerden yapılmış bir piston kullanır.

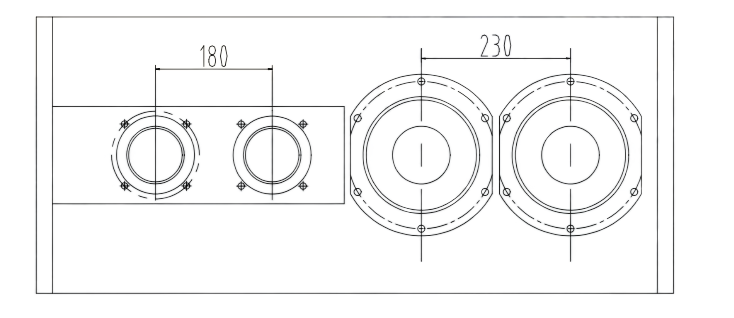

Optipow135 ve Aynı Spesifikasyona Sahip Standart Diyaframlı Tip Darbe Vanaları Arasındaki Montaj Aralığının Karşılaştırılması

Şekil 1

Not: Hem Optipow105 hem de Optipow135 için kurulum aralığı 180 mm'dir (minimum 160 mm).

Ürün Parametresi:

Kurulum Talimatları

① Sıkıştırma ve sızdırmazlık için dişleri PTFE bant veya diş sızdırmazlık maddesiyle doldurun. Hava manifoldunun temas yüzeyi düz olmalıdır. Sızdırmazlık performansını garanti etmek için birleşme yüzeyinin düz, düz ve pürüzsüz olduğundan emin olun.

② Manifoldda su birikmediğinden ve basınçlı havanın kuru ve temiz olduğundan emin olmak için hava manifoldunun giriş borusuna bir filtre ve basınç regülatörü ve hava manifoldunun altına bir tahliye vanası takın.

③ Hava tankı kurulumunun uç yüzü, hava tankı işleme şemasına uygun olarak işlenmelidir. Hava tankı kurulum yüzeyinin temizlik gereksinimlerini kesinlikle karşılayın.

④ Valf kurulumundan önce, hava tankının ve üfleme borusunun içinin ve dışının temiz olduğundan ve pislik parçacıklarından arınmış olduğundan emin olun.

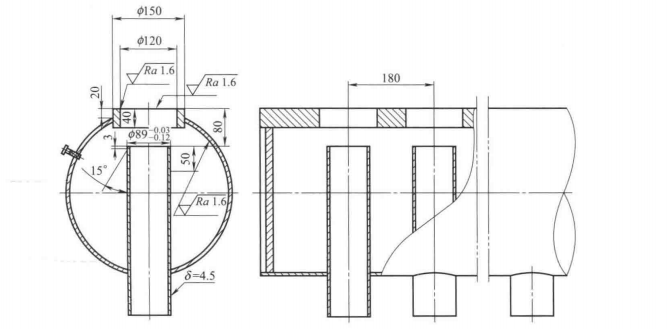

⑤ Hava manifoldu bağlantısının işleme şeması için Şekil 2'ye bakın.
