RCA3D2 Pilot Valf

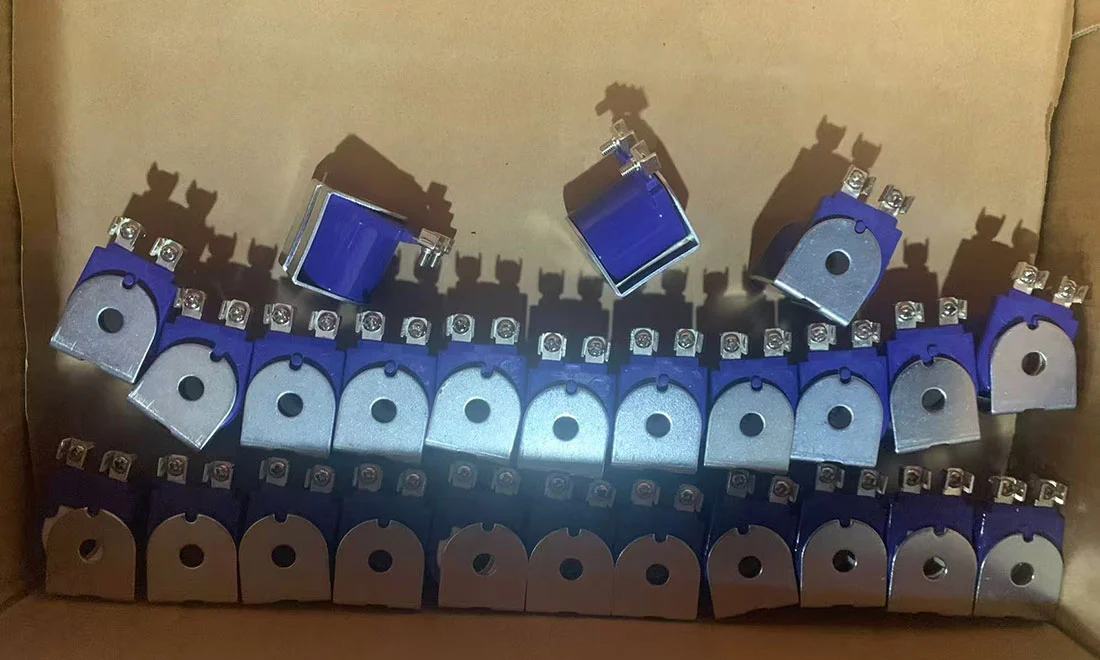

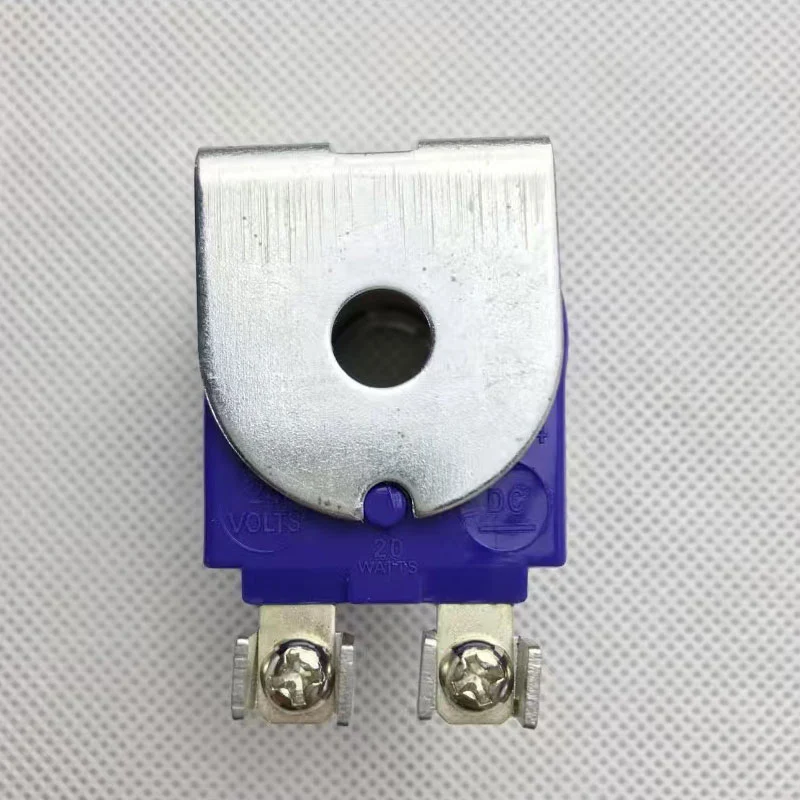

RCA3D2 pilot valf, Q serisi solenoid bobini olarak da bilinir, pilot valf tüm Goyen tipi darbe vanaları, RCA3D Serisi darbe valfleri ve darbe valf kutusu için uygundur.

Talep Gönder

Ürün Açıklaması

Uygulama Kapsamı

RCA3D2 pilot valf, tüm Goyen pnömatik kontrol nabzı valfleri için uygundur ve Goyen ortamlarındaki çeşitli darbe tozu çıkarma sistemleri ile uyumludur. Bu, sert koşullarda stabil bir şekilde çalışabilmesini sağlar.

RCA3D2 Pilot Valf Kurulum Talimatları

1. Kurulum deliği Gereksinimleri: Pilot valfın montaj plakasında 1.3.3 - 19,4 mm çapında montaj delikleri.

2. Montaj Plakası Kalınlığı: Kurulum mukavemetini sağlamak için kurulum çelik plakasının kalınlığı 1,5 mm'yi aşmalıdır.

3. Sızdırmazlık ve montaj:

A. Somunları sıkmadan önce, sızdırmazlık performansını garanti etmek için O-ring'in düzgün bir şekilde takıldığından emin olun.

B. kurulum verimliliğini artırmak için pilot valfı takmadan önce elektromanyetik bobin pilot valf üzerine monte edilmesi önerilir.

4. Gerilim Gereksinimleri: Darbe valfinin normal çalışmasını sağlamak için, solenoid valfin giriş voltajı bobin voltajının% -10 ila +% 15 aralığında tutulmalıdır.

RCA3D2 Pilot Valf Malzeme Özellikleri

Parça	Malzeme
Valf gövdesi	Kalıp döküm alüminyum alaşım
İtme çubuğu	304 Paslanmaz Çelik
Armatür	430ff paslanmaz çelik
Sızdırmazlık	Nitril (nitril kauçuk)
Ceviz	Galvanizli karbon çeliği
Vida	302 Paslanmaz Çelik
Kelepçe	Karbon çeliği (mekanik olarak preslenmiş)

Çalışma parametreleri

• Önerilen darbe genişliği: 50-500 ms

• Önerilen nabız aralığı: 1 dakika veya daha fazla

Ürün performansı parametreleri

Performans Göstergeleri	Parametre Ayrıntıları
Akış katsayısı	CV ＝ 0.32
Maksimum çalışma baskısı	860 kPa
Minimum çalışma baskısı	0 kPa
Minimum çalışma sıcaklığı	-40 ℃
Maksimum çalışma sıcaklığı	82 ℃
Uygulanabilir gaz	Orta hava veya inert gaz

Ürün Sipariş Modeli Ayrıntıları

Model bağlantı noktası boyutu	İplik türü	Egzoz bağlantı noktası boyutu
RCA3D0	1/8 ”NPT	3.2mm
RCA3D1	1/8 "BSPP	3.2mm

Çalışma parametreleri

Model Özellikleri: Lütfen Q tipi elektromanyetik bobin veri sayfasındaki K parametrelerine bakın ve voltaj gereksinimlerine göre spesifik modeli seçin.

Örnek:

• RCA3D0 - 300 = 1/8 "NPT giriş bağlantı noktası, voltaj 200/240VAC, DIN terminal bloğu.

• RCA3D1 - 336 = 1/8 "BSPP giriş bağlantı noktası, voltaj 24VDC, vida terminali kabloları (elektromanyetik montaj kutuları için uygun).

Bakım parçaları

• K0380: Nitril O-ring contaları, armatür, yaylar ve itme çemeni düzeneği içerir.

• K0384: Viton malzeme contaları ve K0380'deki tüm bileşenleri içerir.

• Ağırlık: RCA3D0, RCA3D1 (bobin olmadan) 0.174 kg
